零部件明細表 Parts list
|
序號No |
名稱Name |
序號No |
名稱Name |
序號No |
名稱Name |
序號No |
名稱Name |
|
251 |
上蓋 |
2502 |
球座 |
2510 |
氣閥體墊片 |
2518 |
導氣塊墊片 |
|
252 |
立柱 |
2503 |
球座O型圈 |
2511 |
中心軸V型圈 |
2519 |
氣閥蓋墊片 |
|
253 |
下蓋 |
2504 |
外護塊 |
2512 |
換向針O型圈 |
2520 |
換向針套 |
|
254 |
內夾塊 |
2505 |
四氟膜片 |
2513 |
換向針 |
2521 |
中心軸套 |
|
255 |
氣閥體 |
2506 |
三道膜片 |
2514 |
換向開關 |
2522 |
活塞套 |
|
256 |
氣閥蓋 |
2507 |
內護塊 |
2515 |
活塞 |
2523 |
導氣開關鋁件 |
|
257 |
消聲器 |
2508 |
護塊O型圈 |
2516 |
活塞V型圈 |
2524 |
導氣開關O型圈 |
|
2501 |
閥球 |
2509 |
中心軸 |
2517 |
不銹鋼導氣塊 |
2525 |
導氣開關塑料件 |

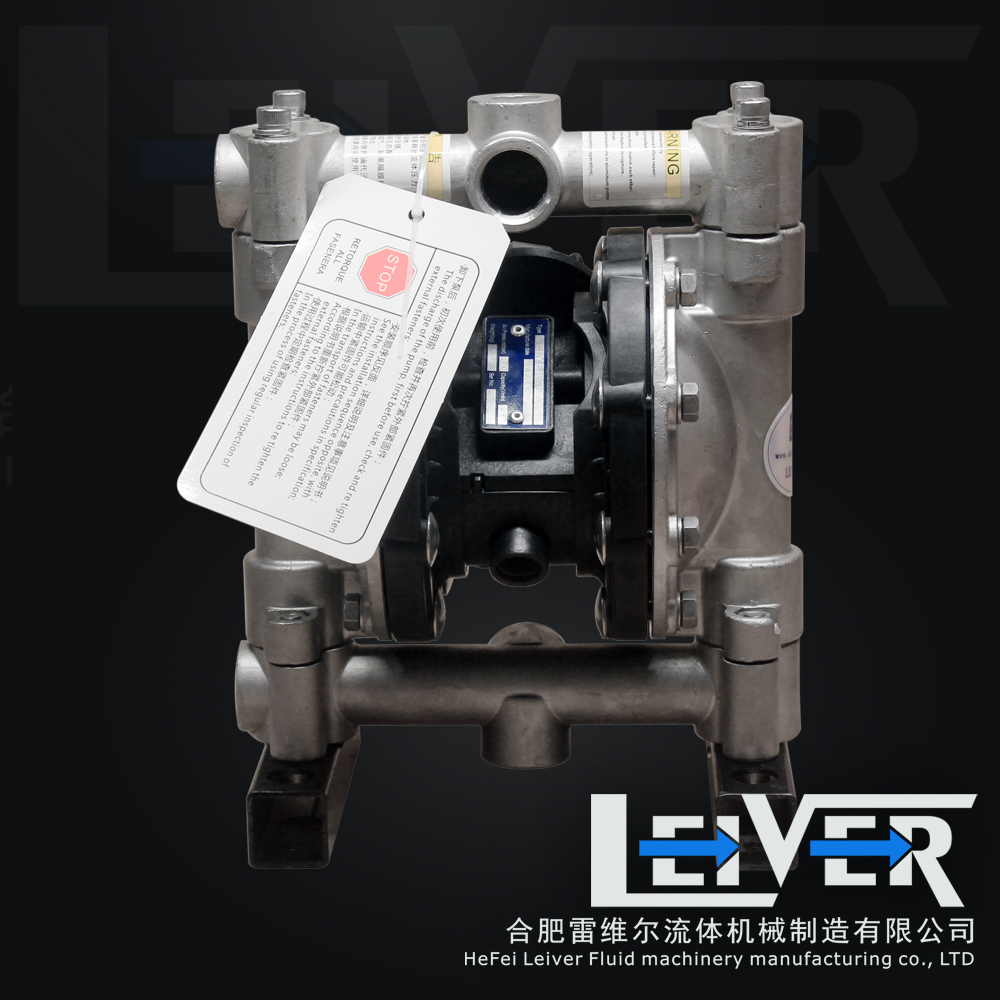

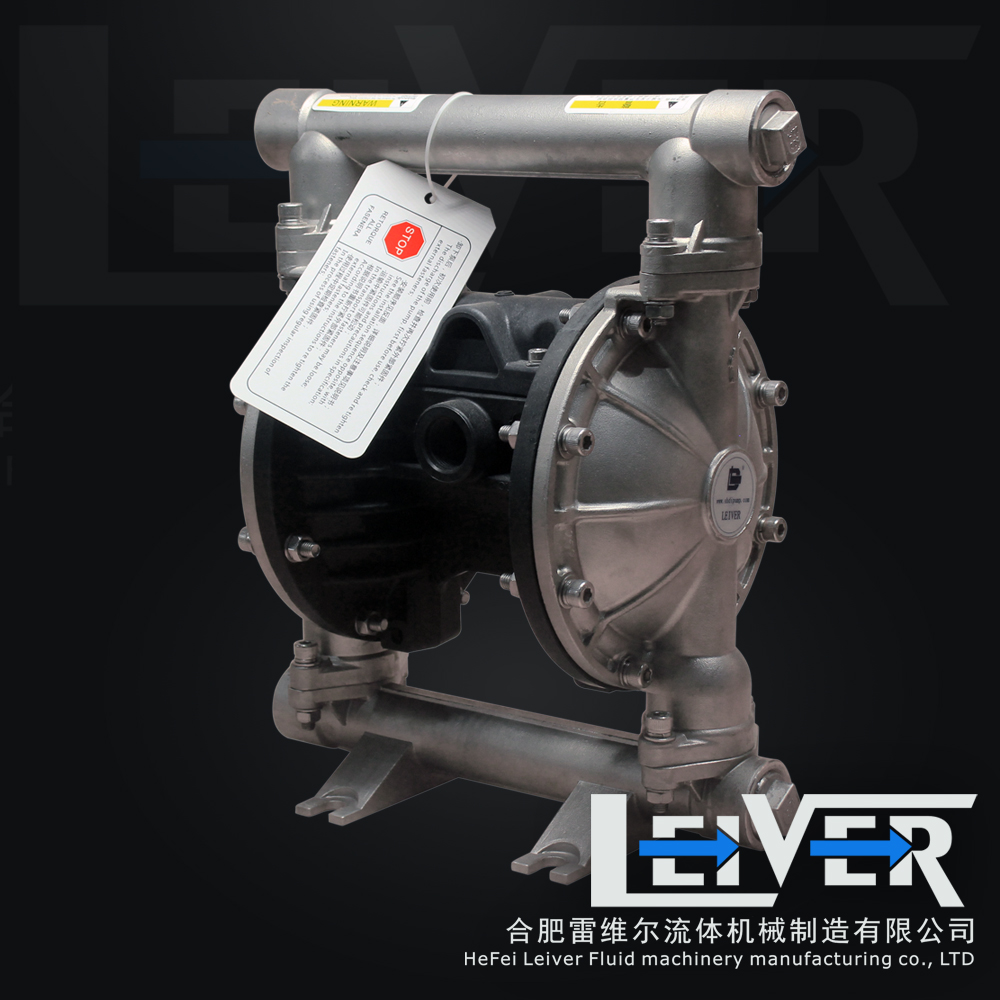

◆ 體積小巧，流量可達50L/min
Small size, flow rate can be up to 50 l/min
◆ 介質壓力可達7bar
Medium pressure can be up to 7 bar
◆ 中心體部位有防腐涂層
Centrosome parts have anticorrosive coating
◆ 可靠的空氣換向閥
Reliable air reversing valve
|
最大工作壓力 The maximum working pressure |
100psi(0.7MPa 7bar) |
|
最大流量 Maximum flow |
40gpm(150lpm) |
|
最大往復速度 Maximum speed reciprocating |
276cpm |
|
最大虹吸高度 The biggest siphon height |
5m |
|
最大輸送固體顆粒 The largest solid particles |
4mm |
|
最大空氣消耗量 The largest air consumption |
60scfm(1.7m3/min) |
|
空氣進口尺寸 Air inlet size |
1/2in.npt(f) |
|
空氣出口尺寸 Air outlet size |
1/2in.npt(f) |
|
流體進口尺寸 Fluid import size |
1 in.npt(f) |
|
流體出口尺寸 Fluid outlet size |
1 in.npt(f) |
|
重量 Weight |
鋁合金泵 Aluminum alloy pump 8.2kg 不銹鋼泵Stainless steel pump 15kg |
