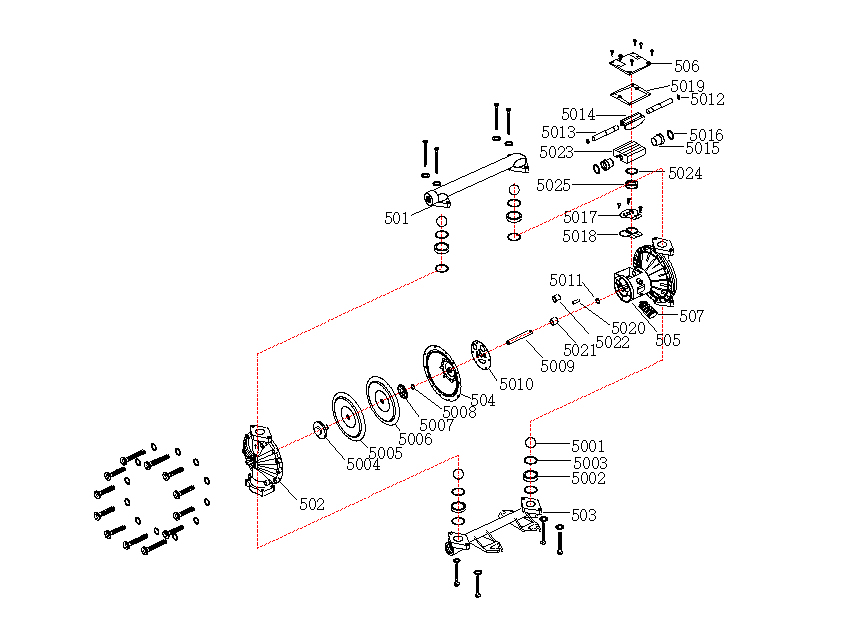

零部件明細表 Parts list
|
序號No |
名稱Name |
序號No |
名稱Name |
序號No |
名稱Name |
序號No |
名稱Name |
|
501 |
上蓋 |
5002 |
球座 |
5010 |
氣閥體墊片 |
5018 |
導氣塊墊片 |
|
502 |
立柱 |
5003 |
球座O型圈 |
5011 |
中心軸V型圈 |
5019 |
氣閥蓋墊片 |
|
503 |
下蓋 |
5004 |
外護塊 |
5012 |
換向針O型圈 |
5020 |
換向針套 |
|
504 |
內夾塊 |
5005 |
四氟膜片 |
5013 |
換向針 |
5021 |
中心軸套 |
|
505 |
氣閥體 |
5006 |
三道膜片 |
5014 |
換向開關 |
5022 |
活塞套 |
|
506 |
氣閥蓋 |
5007 |
內護塊 |
5015 |
活塞 |
5023 |
導氣開關鋁件 |
|
507 |
消聲器 |
5008 |
護塊O型圈 |
5016 |
活塞V型圈 |
5024 |
導氣開關O型圈 |
|
5001 |
閥球 |
5009 |
中心軸 |
5017 |
不銹鋼導氣塊 |
5025 |
導氣開關塑料件 |
◆ 體積小巧，流量可達570L/min
Small size, flow rate can be up to 570 l/min
◆ 介質壓力可達7bar
Medium pressure can be up to 7 bar
◆ 中心體部位有防腐涂層
Centrosome parts have anticorrosive coating
◆ 可靠的空氣換向閥
Reliable air reversing valve

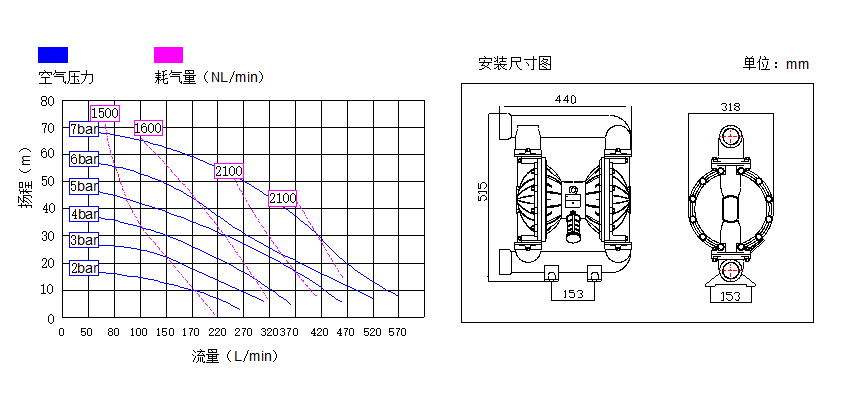

技術規格 Technical specifications
|
最大工作壓力 The maximum working pressure |
100psi(0.7MPa 7bar) |
|
最大流量 Maximum flow |
150gpm(570lpm) |
|
最大往復速度 Maximum speed reciprocating |
145cpm |
|
最大虹吸高度 The biggest siphon height |
5m |
|
最大輸送固體顆粒 The largest solid particles |
6mm |
|
最大空氣消耗量 The largest air consumption |
175scfm(4.9m3/min) |
|
空氣進口尺寸 Air inlet size |
1/2in.npt(f) |
|
空氣出口尺寸 Air outlet size |
1/2in.npt(f) |
|
流體進口尺寸 Fluid import size |
2in.npt(f) |
|
流體出口尺寸 Fluid outlet size |
2in.npt(f) |
|
重量 Weight |
鋁合金泵 Aluminum alloy pump 29kg 不銹鋼泵Stainless steel pump 47kg |
